Comprendre le rôle du dscp dans le marquage qos pour une voip optimale

La qualité d’un appel VoIP ne dépend pas seulement de la bande passante. Elle tient à la capacité à construire une chaîne de priorité cohérente et inviolable entre l’émetteur et le destinataire. Quand un téléchargement démarre ou qu’un flux vidéo s’ajoute, c’est souvent le bufferbloat, un policing mal configuré ou la perte de traduction entre DSCP et les catégories Wi‑Fi qui provoquent l’écho, la gigue ou la coupure d’appel. Ce dossier explique comment fonctionne le marquage, pourquoi il doit être testé, et quelles étapes concrètes suivre pour garantir une *qualité de service* stable, même lors des pics de charge. Des exemples chiffrés, des procédures de test et des recommandations opérationnelles accompagnent chaque partie pour que vos équipes puissent rapidement auditer, corriger et valider leur configuration VoIP.

• En bref :
• Le DSCP marque les paquets IP pour la *priorisation du trafic*.
• La QoS efficace combine marquage, shaping, AQM et mapping WMM sur le Wi‑Fi.
• Réserver de la bande passante et tester en charge évitent les échecs en production.
• Outils recommandés : Wireshark, NetFlow, CoDel/PIE et tests de charge A/B.
• Micro‑CTA : Créer un standard téléphonique en quelques minutes ou Tester Dialer gratuitement.

L’essentiel à retenir sur le rôle du DSCP et la priorisation du trafic pour la VoIP

Le point central est simple : sans identification claire, les paquets IP sont traités en mode « best effort ». Pour une téléphonie professionnelle, cela suffit rarement. Le mécanisme le plus robuste et largement adopté pour la couche IP est le marquage DSCP (Differentiated Services Code Point). En plaçant une valeur DSCP adaptée dans l’en‑tête IP, on signale aux équipements intermédiaires la priorité souhaitée. Toutefois, le marquage ne suffit pas si les routeurs, commutateurs et points d’accès ne traduisent pas et n’honorent pas ces valeurs.

Voici les points clés à retenir pour garantir une qualité vocale stable :

• Marquer la voix en DSCP EF (46) pour indiquer une exigence de faible latence.
• Attribuer une classe distincte à la signalisation (SIP/H.323) pour éviter les blocages d’établissement d’appel.
• Réserver un goulet d’étranglement (CBWFQ, reservation) fondé sur un calcul précis du nombre d’appels simultanés et du codec utilisé.
• Éviter le policing strict sur les liens montants sensibles ; préférer le shaping et des algorithmes AQM comme CoDel ou PIE.
• Assurer la traduction DSCP → WMM sur le Wi‑Fi pour que la priorisation survive au dernier maillon.

Exemple chiffré : pour 50 appels simultanés en G.711 (≈87 kbps + 25 kbps overhead), le calcul donne :

1. (50 × (87 + 25) kbps) = 5 600 kbps ≈ 5,6 Mbps
2. Ajouter une marge de sécurité de 15 % → ≈ 6,4 Mbps à réserver sur la liaison montante.

Dans les environnements distribués et en télétravail, la chaîne de priorité s’allonge et chaque maillon doit être audité : périphériques utilisateurs, routeurs domestiques, point d’accès Wi‑Fi et infrastructure UCaaS. Une règle opérationnelle : auditer avant toute mise en production et valider chaque règle QoS par des tests de charge. Insight : sans tests A/B en conditions de congestion, une configuration QoS reste théorique.

Qu’est‑ce que le balisage DSCP et comment il protège la qualité de service VoIP

Définition et principes du marquage DSCP

Le DSCP est un champ de 6 bits dans l’en‑tête IP qui classe les paquets selon des politiques de qualité. Chaque valeur correspond à une priorité et à un traitement attendu par les équipements réseau. Pour la VoIP, la valeur recommandée pour le flux RTP est EF (Expedited Forwarding, valeur 46). Cette valeur indique explicitement que ces paquets doivent être traités en priorité et mis en file d’attente à faible latence.

Fonctionnement end‑to‑end et limites pratiques

Le marquage DSCP fonctionne si et seulement si tous les éléments intermédiaires le reconnaissent et l’appliquent. Un commutateur non configuré, un routeur d’opérateur qui écrase les valeurs ou un point d’accès Wi‑Fi sans mapping WMM neutraliseront l’effort de marquage. Autre point pratique : DSCP est une suggestion et non une garantie matérielle. La mise en œuvre demande une politique d’entreprise, des ACL et des files d’attente définies pour respecter les SLO internes.

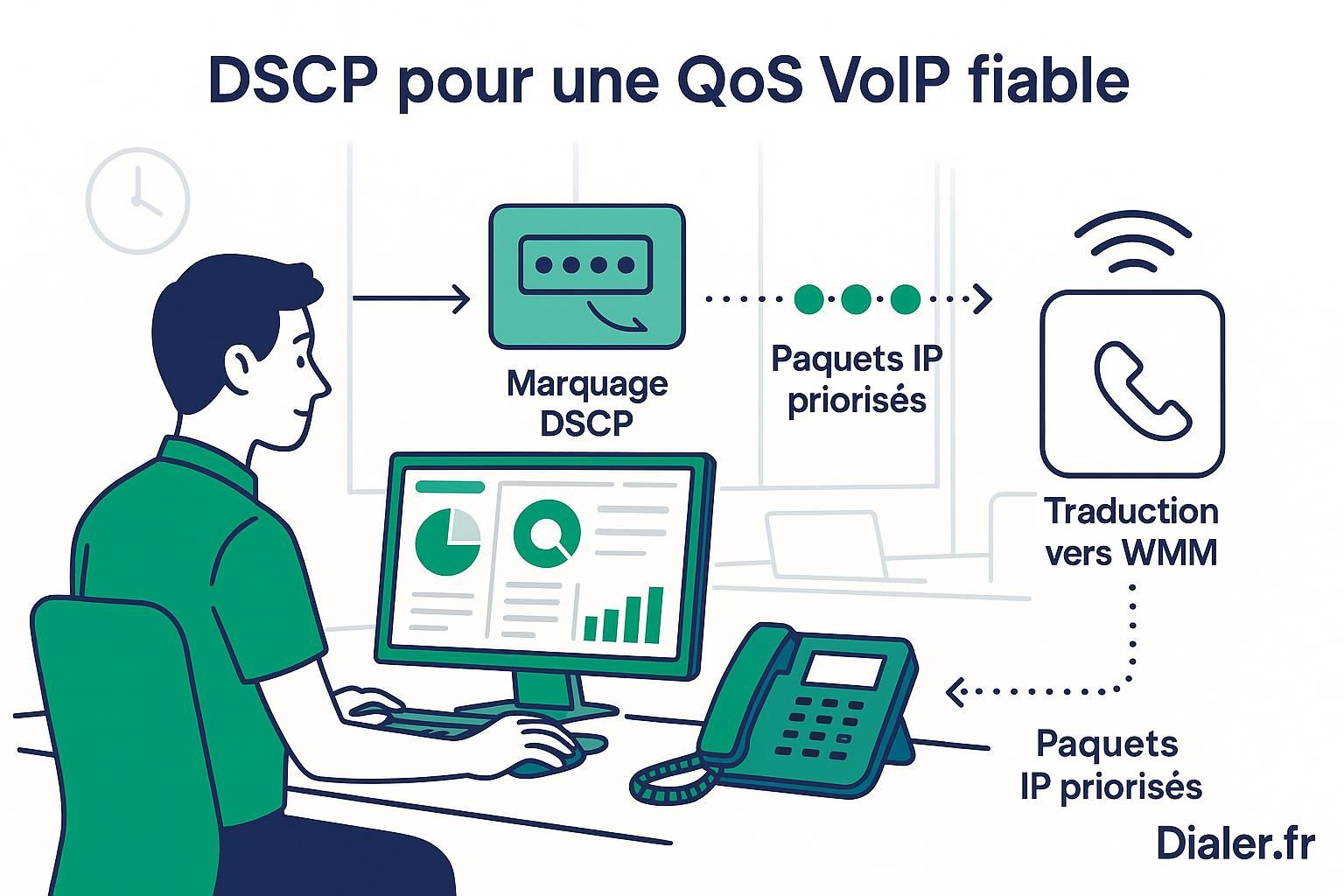

Mapping DSCP → WMM et enjeux Wi‑Fi

Sur le Wi‑Fi, la norme WMM définit quatre catégories d’accès : AC_VO (voix), AC_VI (vidéo), AC_BE (best effort) et AC_BK (background). Le *marquage* DSCP doit être traduit en ces catégories pour que la priorité persiste entre le LAN filaire et le client sans fil. Sans ce mappage, un paquet marqué EF peut finir en “best effort” et subir retard et perte. Exemple : un smartphone connecté en 2,4 GHz sans WMM bloquera la priorité même si le coeur du réseau est parfaitement configuré.

Cas d’usage : une équipe support de 20 agents a constaté la perte d’un appel critique chaque fois qu’un backup réseau s’exécutait. Le diagnostic a montré que les valeurs DSCP étaient écrasées par le FAI lors du NAT. Correction : implémentation d’un tunnel SIP trunk et configuration de la QoS sur le routeur edge. Insight final : DSCP est indispensable mais doit être considéré comme la première pièce d’un puzzle QoS plus large.

Pourquoi les entreprises adoptent le DSCP pour améliorer la VoIP et la priorisation du trafic

Les bénéfices métier du marquage DSCP se mesurent directement en qualité perçue, productivité et réduction des incidents. Pour un centre d’appels, une mauvaise qualité équivaut à des temps de traitement rallongés, des appels retransmis et une perte de satisfaction client. Pour une PME, des appels hachés signifient des rendez‑vous manqués. Le DSCP, correctement implémenté, réduit ces risques.

Voici les bénéfices concrets :

• Productivité commerciale : moins de re‑rappels et un taux de décroché amélioré, car les appels ne se coupent plus durant les pics.
• Expérience client : voix claire et continue augmente le taux de conversion en prospection téléphonique.
• Réduction des coûts : moins d’incidents signifie moins d’interventions techniques et moins d’abandons d’appels.
• Respect des SLA : mesures mesurables (latence, jitter, packet loss) permettant des engagements contractuels.

Exemples chiffrés : des études sectorielles montrent que l’amélioration de la qualité vocale peut réduire le temps moyen de traitement (AHT) jusqu’à 10‑15% dans certains centres d’appels. Réduction des interruptions → baisse du taux d’abandon, impact direct sur le chiffre d’affaires.

Comparaison pratique : une entreprise ayant migré vers une téléphonie cloud avec marquage DSCP et mappage WMM a mesuré une latence moyenne passant de 120 ms à 35 ms lors des tests de charge. Le gain a permis d’augmenter la résolution au premier contact (FCR) et d’améliorer la satisfaction client.

Pour implémenter rapidement ces bénéfices, il est possible de suivre un parcours court : auditer le trafic, appliquer un plan de marquage, réserver la bande passante selon le calcul d’appels simultanés, et valider par test. Micro‑CTA : Créer votre call center cloud ou Automatiser vos appels avec l’IA.

Insight : DSCP vaut pour sa capacité à traduire des priorités métier en règles réseaux mesurables.

Fonctionnement technique : VoIP, AQM, shaping, policing et le rôle critique du DSCP

VoIP, paquets IP et codecs : impact sur la gestion de la bande passante

La VoIP transporte la voix en paquets IP via UDP/RTP. Le choix du codec influe directement sur la consommation par appel. Par exemple, le G.711 consomme environ 87 kbps, tandis que l’Opus peut descendre à 25–50 kbps selon l’encodage. Pour planifier la gestion de la bande passante, il faut additionner le débit des codecs et l’overhead IP/UDP/RTP, puis appliquer une marge de sécurité. La règle pratique décrite auparavant aide à dimensionner les réservations.

Shaping vs policing et la menace des micro‑bursts

Le policer coupe les paquets excédentaires, provocant retransmissions et effets de congestion. Le shaping lisse la sortie en mettant en file d’attente. Les micro‑bursts, ces rafales de trafic très courtes, sont responsables de pertes soudaines si le policing est trop strict. Solution technique : privilégier le shaping combiné à des paramètres Token Bucket bien calibrés et activer des algorithmes AQM (CoDel, PIE) pour éviter le bufferbloat.

Algorithmes AQM et monitoring en temps réel

Les AQM préviennent l’engorgement en supprimant ou marquant des paquets avant que les buffers ne s’emballent, maintenant ainsi une latence basse. Pour valider leur effet, l’audit en temps réel via Wireshark et NetFlow est indispensable. Capturer `sip or rtp` permet d’analyser jitter et packet loss et d’ajuster les files d’attente et mappings DSCP. Un plan de monitoring doit inclure alertes sur latence (>150 ms) et jitter (>30 ms).

Insight : une architecture QoS technique correcte combine marquage DSCP, shaping, AQM et monitoring pour garantir la continuité VoIP.

Cas d’usage concrets et scénario de déploiement DSCP pour call centers et équipes commerciales

Exemple 1 — Call center multi‑site : Une chaîne de 5 sites souhaitait uniformiser la qualité d’appel. Le plan inclut marquage DSCP EF pour RTP, CS3 pour la signalisation SIP, réservation CBWFQ sur les liens MPLS, et mapping WMM sur les AP. Après tests de charge (téléchargement + vidéo 4K + appels), la latence vocale a baissé de 80% pendant les pics. L’impact commercial : réduction du taux d’abandon et amélioration du NPS.

Exemple 2 — Équipe commerciale en télétravail : Des commerciaux se plaignaient d’appels hachés lors d’utilisations domestiques simultanées. Diagnostic : routeurs domestiques sans WMM et SSID mal configurés. Correctifs : séparation du SSID en 2,4 GHz/5 GHz, activation WMM, recommandations aux utilisateurs pour utiliser la bande 5 GHz et vérifier l’upload. Résultat : stabilité des appels et meilleur taux de conversion.

Checklist déploiement :

• Audit : capturer trafic et établir baseline (Wireshark, NetFlow).
• Policy : définir valeurs DSCP pour voix, vidéo, signalisation.
• Network : configurer CBWFQ, shaping et AQM sur les équipements edge.
• Wi‑Fi : implémenter mapping DSCP → WMM et séparer 2,4/5 GHz.
• Tests : tests A/B de charge et validation des métriques (latence, jitter, loss).

Pour approfondir la question de la capacité et de la bande passante, consultez le guide sur quelle bande passante pour une connexion VoIP optimale. Pour les environnements sans fil et le mapping WMM, voir aussi VoIP over Wi‑Fi : bonnes pratiques.

Insight final : chaque cas d’usage exige une combinaison de règles réseau, formation utilisateur et tests concrets.

Protocole de validation, erreurs fréquentes et tableau de marquage DSCP

Avant déploiement en production, appliquer un protocole de validation en 5 étapes : test de référence (QoS OFF), déploiement des règles, test de charge (QoS ON), mesure comparative, validation ou itération. Les erreurs récurrentes comprennent un policer trop strict, l’absence de mapping DSCP → WMM, et le manque d’audit du trafic réel.

Liste d’outils indispensables :

• Wireshark pour l’analyse de paquets et la mesure du jitter/packet loss.
• NetFlow / sFlow / IPFIX pour l’agrégation des consommateurs de bande passante.
• Tests de bufferbloat (références Bufferbloat.net) et AQM (CoDel, PIE).

Pour comprendre comment améliorer la qualité de service VoIP efficacement, un guide pratique est disponible ici : Guide amélioration QoS. Pour des comparatifs de codecs, consultez comparatif codecs.

Insight final : valider par la mesure concrète est la seule garantie qu’un plan DSCP tiendra en production.

Pour aller plus loin : pensez à Créer un standard téléphonique en quelques minutes et à Tester Dialer gratuitement pour évaluer la valeur ajoutée de la téléphonie cloud intégrée à vos politiques QoS.

Comment fonctionne un standard téléphonique cloud avec DSCP ?

Un standard téléphonique cloud reçoit les appels via SIP/SIP‑trunk et transporte la voix en RTP. Le marquage DSCP sur les paquets IP permet d’indiquer la priorité de ces flux. Pour être efficace, la valeur DSCP doit être reconnue et honorée par tous les équipements intermédiaires (routeurs, commutateurs, points d’accès). La QoS côté opérateur et le mapping DSCP→WMM sur le Wi‑Fi complètent la solution pour garantir la qualité.

Combien coûte la mise en place d’une QoS DSCP pour une PME ?

Le coût varie selon l’infrastructure : si les équipements supportent déjà CBWFQ et AQM, le coût se limite souvent aux heures d’ingénierie (audit, configuration, tests). Si des mises à niveau matérielles sont nécessaires, prévoyez des investissements pour des routeurs/commutateurs PoE et des points d’accès compatibles WMM. Les solutions SaaS de téléphonie cloud réduisent souvent les coûts initiaux et facilitent le déploiement.

Quelle différence entre VoIP et téléphonie cloud pour la QoS ?

La VoIP décrit la technologie de transport de la voix sur IP. La téléphonie cloud ajoute une couche de services (gestion des utilisateurs, SBC, redondance). La QoS reste nécessaire dans les deux cas, mais la téléphonie cloud permet souvent des outils centralisés pour le monitoring et la mise en œuvre d’une politique DSCP uniforme.

Un standard téléphonique cloud peut‑il fonctionner avec un CRM ?

Oui. Les intégrations CRM sont courantes : appels sortants via softphone, synchronisation des journaux d’appels et pop‑ups client. Pour la QoS, il est crucial que les postes et softphones transitent par un réseau priorisé (DSCP EF pour la voix) afin que l’expérience téléphonique reste stable pendant l’usage intensif du CRM.

Combien d’utilisateurs peut gérer un système DSCP/QoS ?

Techniquement, un système bien dimensionné peut gérer des milliers d’utilisateurs simultanés. La contrainte provient surtout des liens WAN et des ressources CPU des SBC. Le dimensionnement se base sur le nombre d’appels simultanés, le codec, et la bande passante disponible : appliquer la formule de calcul décrite dans l’article permet d’estimer précisément la capacité requise.

Peut‑on automatiser la configuration DSCP et les tests ?

Oui. Les solutions modernes d’orchestration réseau et les scripts d’automatisation permettent de déployer des politiques DSCP à grande échelle. Les tests peuvent être automatisés avec des outils de simulation de charge pour reproduire des scénarios de congestion et valider les règles QoS avant mise en production.

Combien de temps faut‑il pour déployer une solution DSCP efficace ?

Cela dépend de l’ampleur du parc et de la maturité réseau. Pour une PME avec équipements compatibles, un cycle d’audit, de configuration et de validation peut prendre 2 à 4 semaines. Pour des environnements multi‑sites ou hétérogènes, comptez plusieurs sprints incluant mises à jour matérielles et tests inter‑sites.
